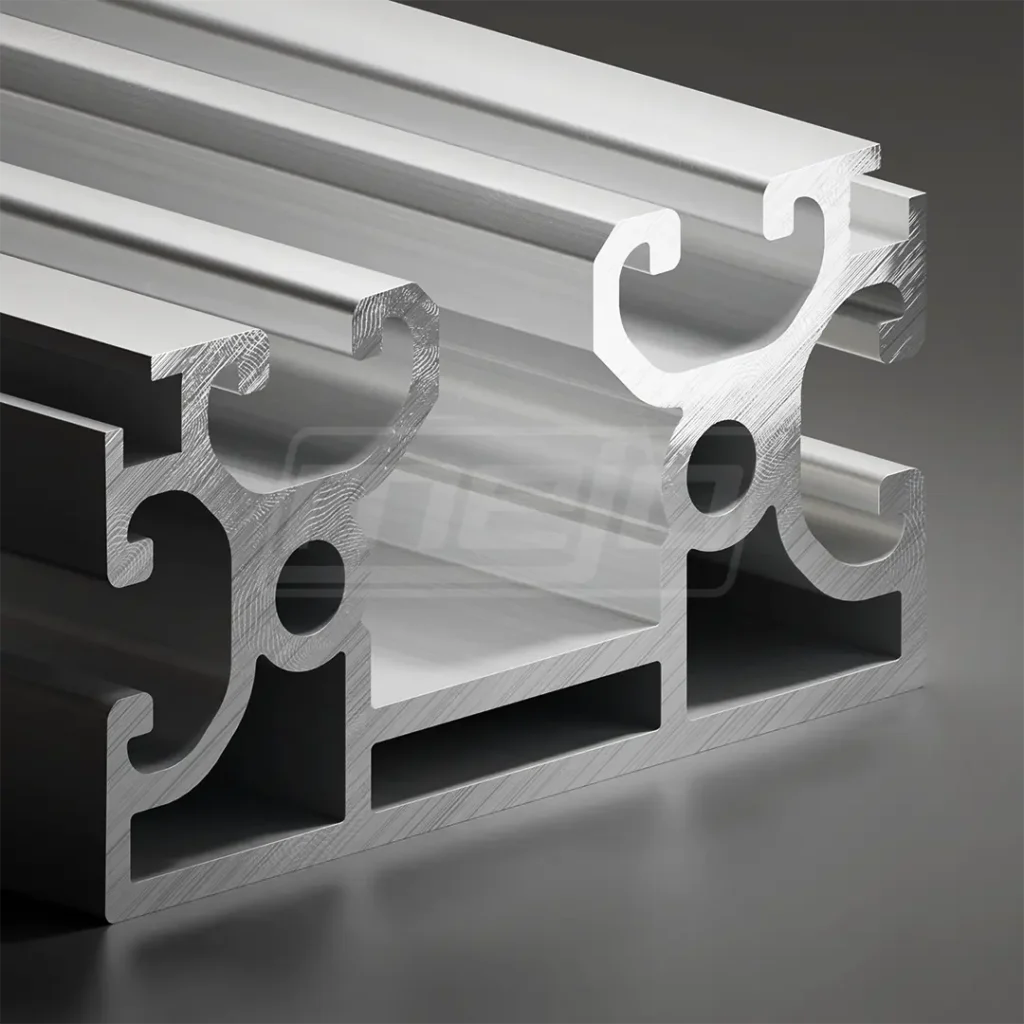

Das Aluprofil X Nut 8 80×40 2N K15 2T XMS leicht für Maschinenkabinen mit Leitungsführung und Türdichtung
Das Aluminiumprofil X Nut 8 80×40 2N K15 2T XMS ist ein eloxiertes ISP-Systemprofil im item-kompatiblen XMS-Umfeld. Es eignet sich besonders für Maschinenkabinen, Einhausungen und Schutzverkleidungen, bei denen stabile 80×40-Rahmenprofile mit integrierter Leitungsführung und Türdichtung kombiniert werden sollen.
Die K15-Ausführung ermöglicht eine geschützte Kabelführung direkt im Profilrahmen. Zusätzlich bietet die 2T-Ausführung zwei Dichtungsbereiche für XMS-Türdichtungen und eignet sich damit besonders für Türkonstruktionen, mehrteilige Türbereiche oder Rahmenabschnitte, bei denen Leitungen, Dichtung und saubere Optik platzsparend zusammengeführt werden sollen.
Das Profil ist kompatibel zu item 0.0.686.21 und kann im passenden ISP-/item-kompatiblen XMS-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

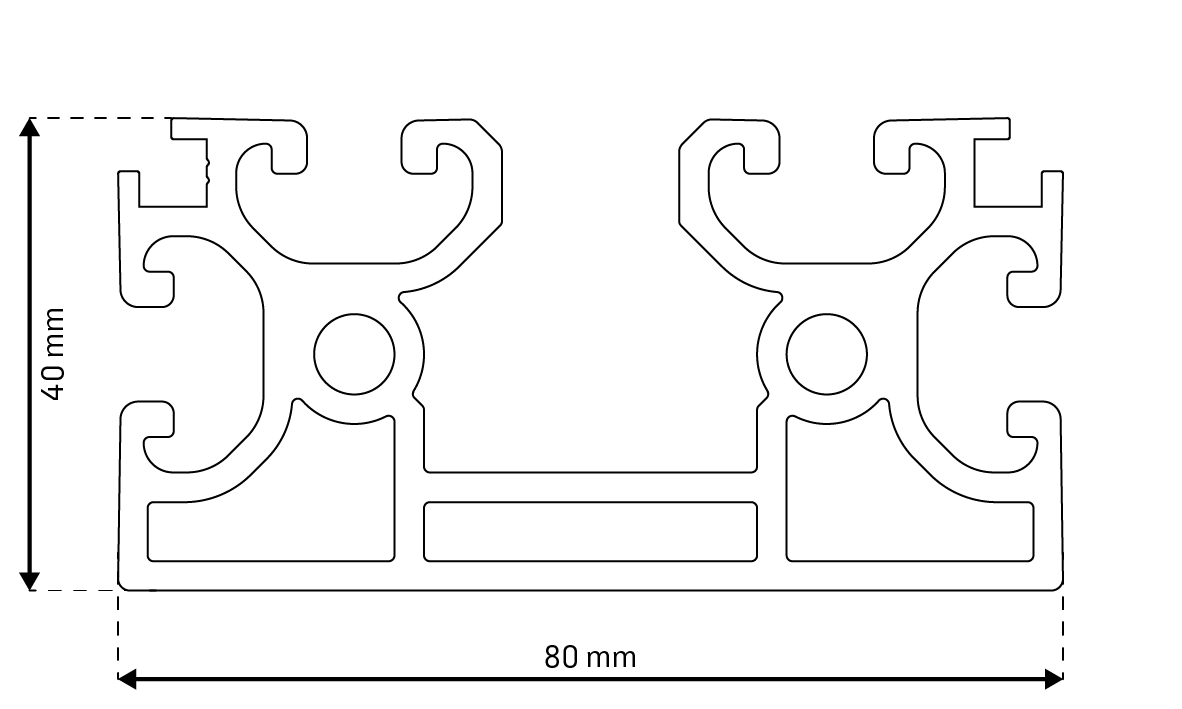

| Abmessung | 80×40 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,3 mm |
| Kernbohrung | 6,8 – 0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 1078,40 | |
| Umfang Außenkontur | mm | 531,80 | |
| Schwerpunkt | X | [mm] | 40 |
| Y | [mm] | 18,30 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 169588,00 |
| 2. Grad vertikal | IY | [mm4] | 685684,00 |
| Widerstandsmoment | WX max | [mm3] | 9280,00 |
| WX min | [mm3] | 7825,90 | |
| WY max | [mm3] | 17155,50 | |
| WY min | [mm3] | 17140,40 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 2,922 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Zusätzliche Informationen
| NNK® Maschinenbauprofile | |
|---|---|
| NNK® Baureihe | |
| Produktgruppen | |
| NNK® Ausführung | |
| NNK® Nut | |
| NNK® Raster | |
| Kompatibilität | |
| NNK® geschlossene Nut | 2N geschlossen |
