Deckelprofil 60D
ISPKK-60D

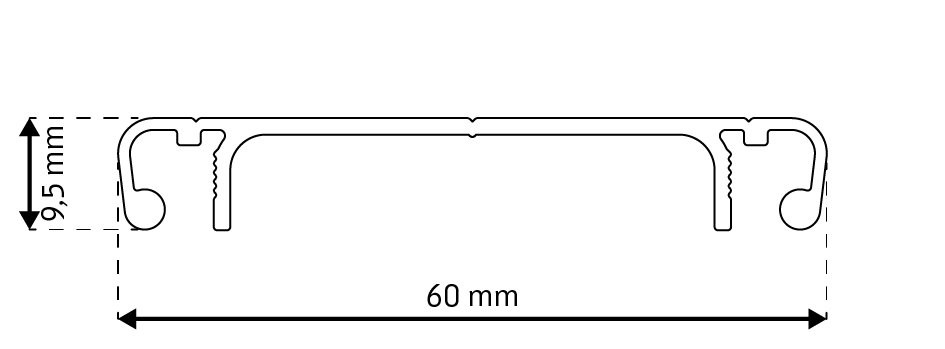

Kabelkanal 60×9,5 mm
EN-AW 6063 T66
ISP System
Kompatibel zu item 0.0.451.43
Deckelprofil 60D für item-kompatible Kabelkanäle 6030U und 6060U

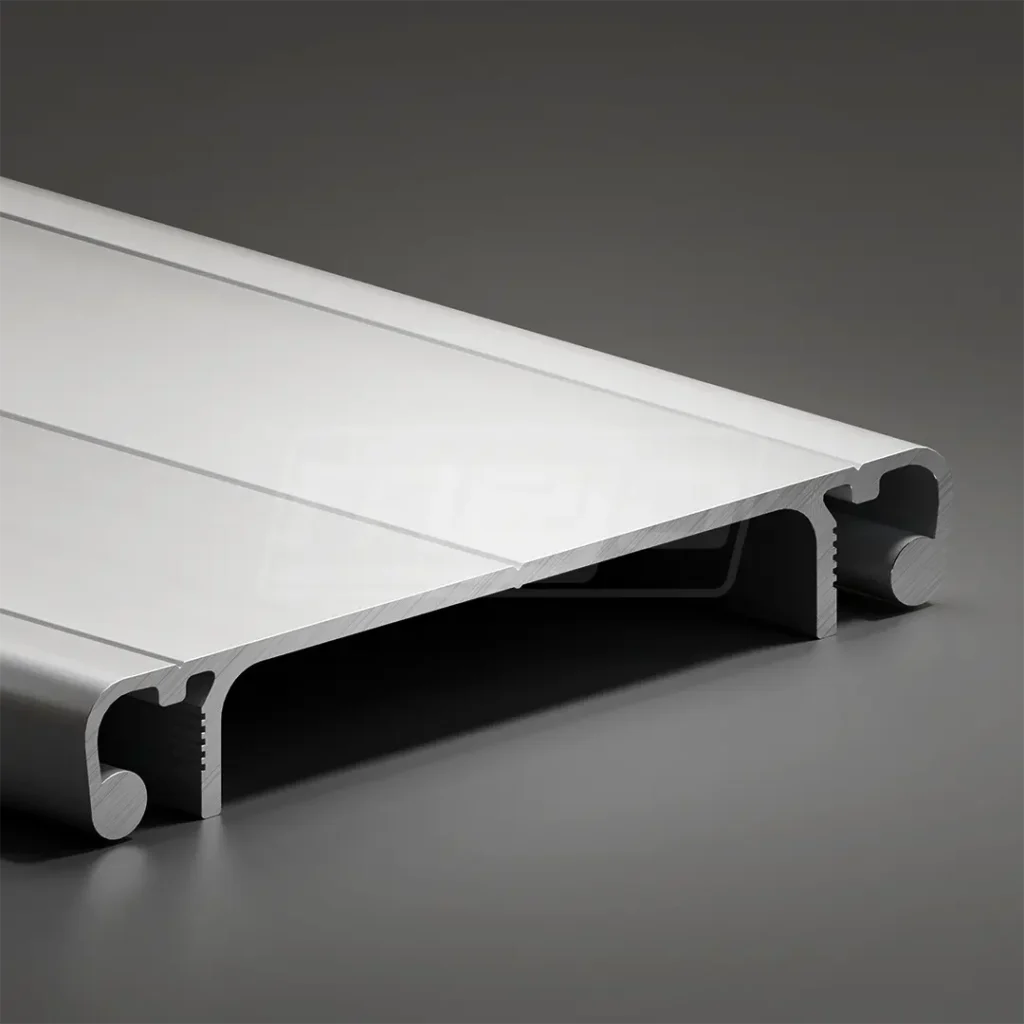

Das Deckelprofil 60D ist ein eloxiertes Aluminiumprofil zur oberen Abdeckung passender Kabelkanalprofile 6030U und 6060U. Es verschließt den Kabelkanal sauber von oben und eignet sich für Konstruktionen, bei denen Kabel, Leitungen oder Schläuche geordnet und geschützt geführt werden sollen.
In Kombination mit einem passenden Kabelkanalprofil entsteht ein geschlossener Aluminium-Kabelkanal für technische Aufbauten, Betriebseinrichtungen, Maschinenrahmen und modulare Profilkonstruktionen. Das Deckelprofil ist besonders geeignet, wenn Leitungen verdeckt geführt, geschützt und bei Bedarf weiterhin zugänglich bleiben sollen.
Das Deckelprofil ist kompatibel zu item 0.0.451.43 und kann im passenden item-kompatiblen Kanalsystem eingesetzt werden – ohne Systemzwang.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 6 |
| Raster | – |
| Abmessung | 60×9,5 mm |
| Ausführung | – |
| Vorspannung | – |
| Nutmaß | – |
| Kernbohrung | – |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 137,90 | |
| Umfang Außenkontur | mm | 196,50 | |
| Schwerpunkt | X | [mm] | 30,00 |
| Y | [mm] | 6,60 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 1161,00 |
| 2. Grad vertikal | IY | [mm4] | 59195,00 |
| Widerstandsmoment | WX max | [mm3] | 407,10 |
| WX min | [mm3] | 174,70 | |
| WY max | [mm3] | 1973,20 | |
| WY min | [mm3] | 1973,20 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 0,374 |
