Mejo
Artikelname

ISP8-KL814

Kurzbeschreibung

ISP8-KL814

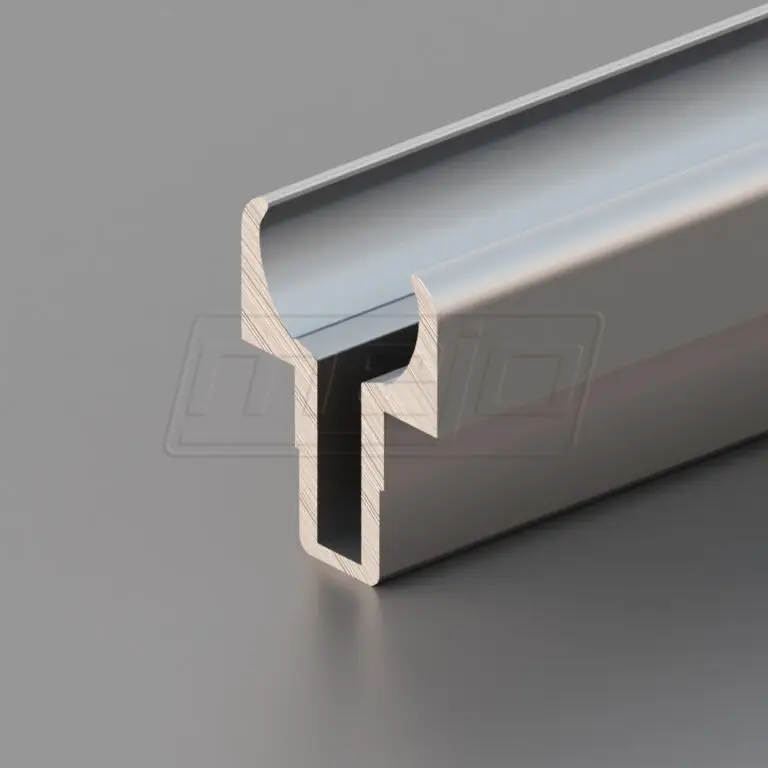

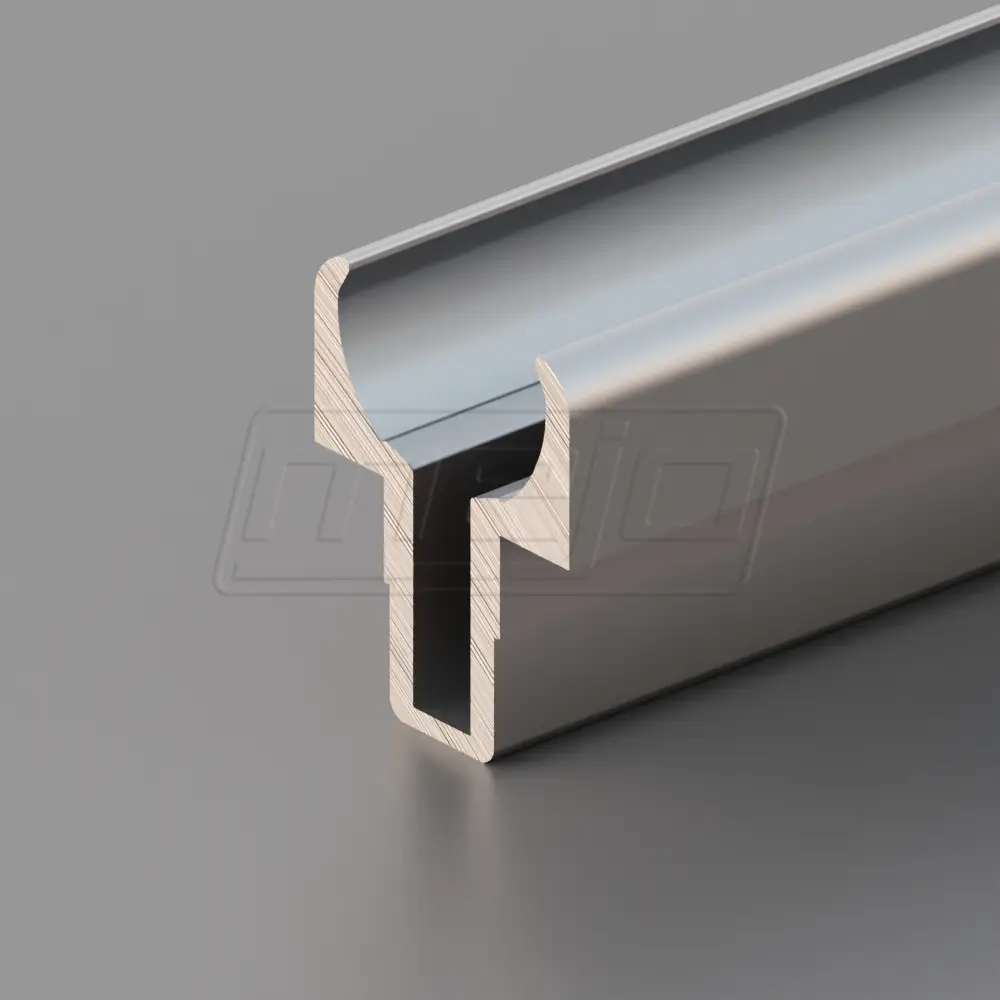

Wellenklemmprofil 8 – D14
EN-AW 6063 T66
ISP System

Artikelnummer ISP8-KL814 Kategorie

Ihre Konfiguration

Projektbezeichnung

Maße

Stangen á 6m oder Stückzahl Zuschnitte

Stangen á 6m oder Stückzahl Zuschnitte

Ihre gewünschte Profillänge in mm

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

Zusätzliche Informationen

NNK® Maschinenbauprofile

NNK® Baureihe

Produktgruppen

NNK® Ausführung

Beschreibung

Bezeichung
System ISP
Nut 8
Raster 40

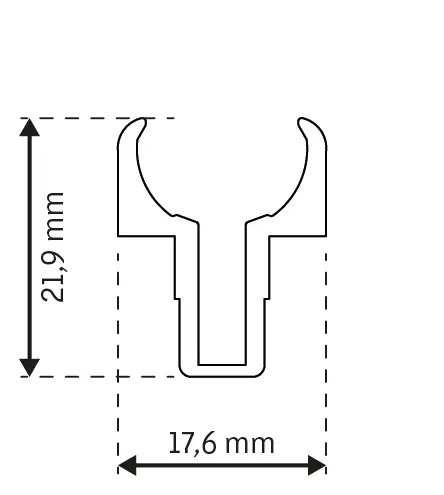

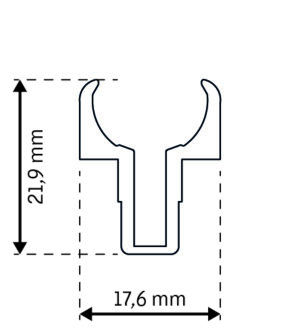

Abmessung 21,9×17,6 mm
Ausführung leicht
Vorspannung
Nutmaß
Kernbohrung
Nutzlänge 6000/6030 -0+10 mm

Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional

Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA

Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80

Flächenberechnung
Fläche   [mm2] 103,30
Umfang Außenkontur   mm 114,70
Schwerpunkt X [mm] 8,80
  Y [mm] 11,05
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 3287,20
2. Grad vertikal IY [mm4] 3105,10
Widerstandsmoment WX max [mm3] 303,20
  WX min [mm3] 297,40
  WY max [mm3] 352,90
  WY min [mm3] 352,90
Nominal – Gewicht (ca. +-) KG [kg/m] 0,28



No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
