Ständerprofil Nut 8 80×40 K60 leicht
Kompatibel zu item 0.0.453.49.
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.
Vorrätig
Ständerprofil Nut 8 80×40 2xK60 leicht für Rahmen mit integrierter Kabelführung
Das Ständerprofil Nut 8 80×40 2xK60 leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen Nut-8-Umfeld. Es eignet sich besonders für Ständer, Rahmen, Betriebseinrichtungen, Schutzverkleidungen und technische Aufbauten, bei denen stabile Profilkonstruktion und geschützte Leitungsführung kombiniert werden sollen.
Durch die integrierten K60-Kanäle können Kabel, Leitungen oder Schläuche direkt im Profil geführt werden. Damit ist das Profil eine platzsparende Lösung für Konstruktionen, bei denen Medien sauber in den Rahmen integriert und nicht außen sichtbar verlegt werden sollen.
Das Profil ist kompatibel zu item 0.0.453.49 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel und Verbinder sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

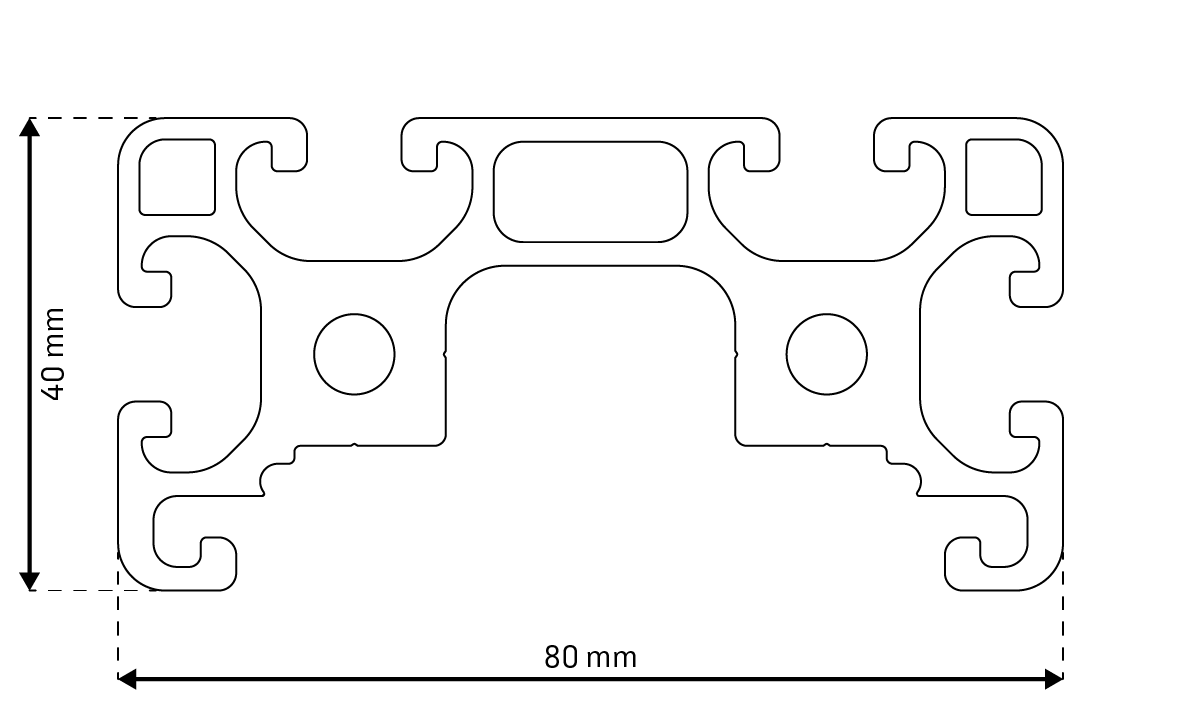

| Abmessung | 80×40 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 +0,1/-0,15 mm |
| Nutmaß | 8,0 +0,4 mm |
| Kernbohrung | 6,8 -0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 1034,10 | |
| Umfang Außenkontur | mm | 501,50 | |
| Schwerpunkt | X | [mm] | 17,00 |
| Y | [mm] | 40,00 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 696043,00 |
| 2. Grad vertikal | IY | [mm4] | 118969,00 |
| Widerstandsmoment | WX max | [mm3] | 17401,10 |
| WX min | [mm3] | 17401,10 | |
| WY max | [mm3] | 6993,90 | |
| WY min | [mm3] | 5174,90 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 2,802 |
